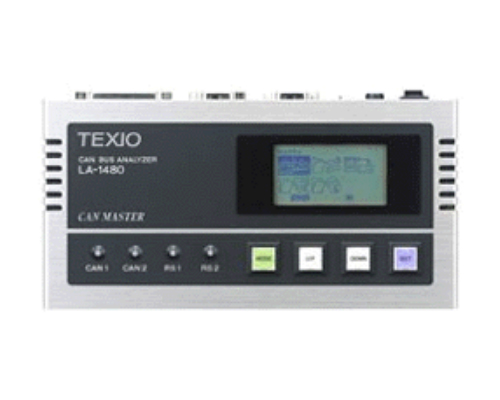

CAN BUS Anslyzer LA-1480

케이씨디테크 — Wed, 19 Jul 2023 15:20:55 +0900

● LCD Monitor를 탑재하여 Stand-Alone으로 동작 가능.

● CAN port가 2개 설치되어 있으며 각각의 Port에서 수신한 Data를 LCD 화면에서 모니터할 수 있다.

● RS-232C Serial Interface 접속하여 보다 상세한 정보를 PC를 통하여 획득할 수 있다.

● 자동응답수순을 등록하여 간이 Simulation을 할 수 있다.

● 자동차의 Battery 전원을 사용하여 동작시킬 수 있다.

● 자동검사장치와 결합이 가능하다.

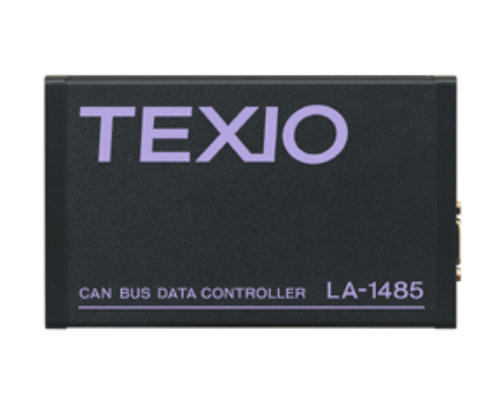

CAN BUS Data Controller LA-1485

케이씨디테크 — Wed, 19 Jul 2023 15:18:48 +0900

● CAN Bus Data Controller는 CAN의 어려운 프로토콜용 프로그래밍을 할 필요 없이 24 Byte 고정 패킷을 RS-232C로 CAN통신을 할 수 있으며, 또 통신 에이터를 PC에서 한번 수신하여 언제나 설정시간마다 송신을 계속할 수 있다.

● RS-232C를 통하여 PC와의 통신이 간단하다.

● 부속 Sample Software로 간단히 동작시킬 수 있다.

● 자동차 Battery의 전원을 이용하여 사용할 수 있다.

● 고속 CAN(ISO11819)과 저속 CAN(ISO11519의 전환이 용이하다.

● 자동검사장치와의 결합이 가능하다.

CAN BUS Data Controller LA-1485YP

케이씨디테크 — Wed, 19 Jul 2023 15:16:47 +0900

● CAN Bus Data Controller LA-1485YP는 LA-1485을 기본기능으로 하고 정기적인 Data를 출력하는 Device의 모니터등 실시간으로 정기적인 Bus Data Logging을 하는 Logger 기능을 탑재하고 있다.

● RS-232C를 통하여 PC와의 통신이 간단하다.

● 부속 Sample Software로 간단히 동작시킬 수 있다.

● 자동차 Battery의 전원을 이용하여 사용할 수 있다.

● 고속 CAN(ISO11819)과 저속 CAN(ISO11519의 전환이 용이하다.

● 자동검사장치와의 결합이 가능하다.

CAN BUS Data Controller LA-1485YS

케이씨디테크 — Wed, 19 Jul 2023 15:14:47 +0900

● CAN Bus Data Controller LA-1485YS는 LA-1485을 기본기능으로 하고 Single wire (SAE J2411)의 통신속도 33.3kbps, 83.3kbps를 지원한다.

● RS-232C를 통하여 PC와의 통신이 간단하다.

● 부속 Sample Software로 간단히 동작시킬 수 있다.

● 자동차 Battery의 전원을 이용하여 사용할 수 있다.

● 고속 CAN(ISO11819)과 저속 CAN(ISO11519의 전환이 용이하다.

● 자동검사장치와의 결합이 가능하다.

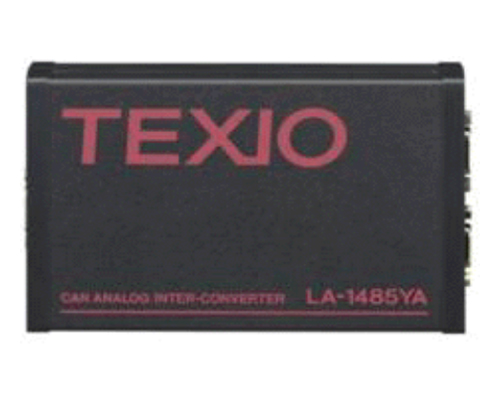

CAN Analog Inter Convertor LA-1485YA

케이씨디테크 — Wed, 19 Jul 2023 15:10:25 +0900

개요 : CAN Analog Interface Convertor LA-1485YA는 CAN serial 통신 data를 Analog 신호로, Analog 신호를 CAN serial 통신 data로 변환시킬 수 있다. A/D가 4 channel, D/A가 2 channel, Digital I/O를 8bit 탑재하고 있다. 또한 통신조건인 Parameter를 내부의 불휘발성 메모리에 기억시켜서 단독으로 동작할 수 있으므로 ECU가 없는 각종 센서의 평가등의 검증현장에 있어서도 위력을 발휘한다.

특징 :

● 내장 메모리에 기억된 Data로 단독으로 동작이 가능.

● Analog signal (DC0V~10V)를 Digital data로 변환하여 CAN bus로 송신하는 A/D 기능 내장.

● CAN message를 Analog (DC0V~10V)로 변환하는 D/A 기능 내장.

● Digital (8 bit parallel) 입력을 CAN bus로 송신하는 DI 기능 내장.

● CAN message를 Digital (8 bit parallel 출력하는 DO기능 내장.

● A/D 변환한 1Ch~4Ch의 Analog 값을 CAN bus의 동일 ID상으로 송신하거나 동일 ID상에 D/A data, A/D data의 혼재가 가능.

● ISO11898 (High speed) 표준장비.

● ISO11519 (Low speed) 또는 SEA2411 (Single wire)에 대응하여 Panel switch에서 절환가능(공장출하시 옵션)

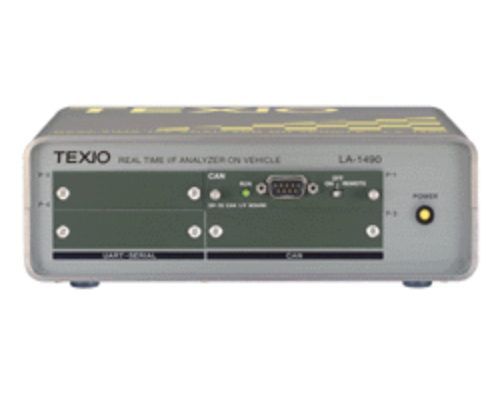

Realtime Analyzer for CAR I/F LA-1490

케이씨디테크 — Wed, 19 Jul 2023 15:03:45 +0900

● 본 측정기는 CAN 통신상태를 고속으로 측정하는 CAN용 측정기로써, Bus의 점유율 상한 근처에서도 실시간으로 Data를 송신하면서 Log(수신)이 가능하고, 11D에서 BUS 점유율 100% 근처에서의 Short Cycle송신도 가능하며, 각 ID의 송신 간격이 넓으면 필요에 따라서 넘유율 상한 근처까지 ID를 설정할 수 있다. 또 Realtime log기능과 병행사용으로 實車 LOG를 그대로 전송하여 실현할 수 있기 대문에 ECU Simulation와 Bentch시험등도 용이하게 실현할 수 있다.

● 대역상한치에서 CAN Bus Realtime 송수신이 가능.

● 고속송신중에서 Real time Log를 실현.

● 각종 Bus Error, Bus 상태의 Monitor 기능 탑재.

● PC없는 간이 시퀀스 제어기능.

● 외부입출력 Trigger에 의한 Remote 제어기능.

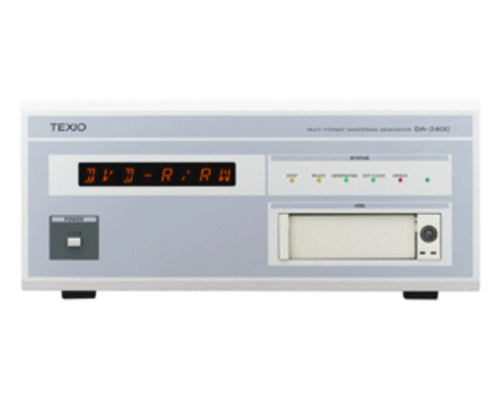

Multi-Format Mastering Generator DA-3400

케이씨디테크 — Wed, 19 Jul 2023 15:02:15 +0900

● DA-3400은 CD-R, CD-RW, DVD-RW, DVD+RW등 각종 Disc media에 대응한 Master disc 제작용 시스템이다.

● 각종 format에 대응한 소프트웨어를 증설하도록 되어 있으므로 용도에 맞는 소프트웨어의 조합으로 시스템을 구성할 수 있다.

● 대응가능 소프트웨어 : CD-R/CD-RW 용

DVD-R/RW 용

DDCD-R/RW 용

DVD+R/RW 용

HD DVD 용

Blu-ray Disc 용
